Équipement d'entraînement automobile à énergie nouvelle

Plateforme de formation sur l'équipement éducatif du système de gestion de batterie (BMS) de véhicule électrique

Name: Plateforme de formation sur l'équipement éducatif du système de gestion de batterie (BMS) de véhicule électrique
Brand: Guangdong Zhongcai Education Equipment Co., Ltd.
SKU: ZC-QCG82B
Availability: InStock

Nom De Marque:	Zhongcai
Numéro De Modèle:	ZC-QCG82B
Nombre De Pièces:	1

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Fonction:

Apprentissage des étudiants

Usage:

Équipement d'expérimentation pédagogique

Couleur:

Sur mesure

Matériel:

Acier

Emballer:

CAISSE EN BOIS

MOQ:

1 ensemble

Mettre en évidence:

Plateforme de formation BMS pour véhicules électriques

Système de gestion de la batterie Équipement pédagogique

Formateur BMS pour automobiles à énergie nouvelle

Description de produit

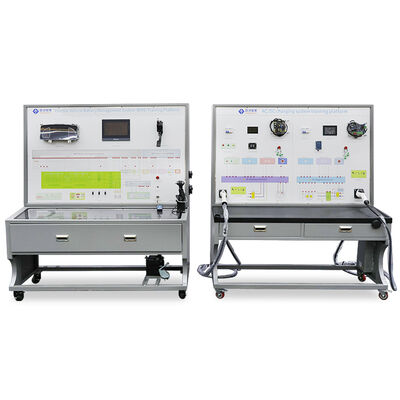

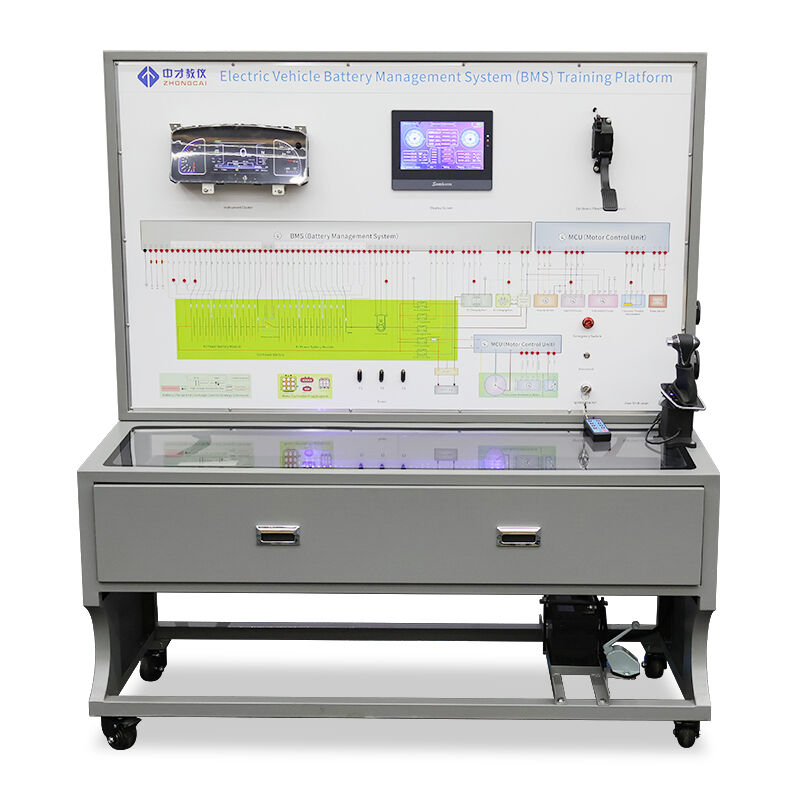

Plateforme de formation sur le système de gestion de batterie de véhicule électrique

Nom du produit	Plateforme de formation sur le système de gestion de batterie de véhicule électrique
Couleur	Comme indiqué ou personnalisé
Puissance	CC 12V (batterie : 60AH 12V)
Taille du produit	1600×600×1700mm (longueur × largeur × hauteur)
Emballage	Boîte en bois

Présentation du produit

Cette plateforme de formation utilise des batteries d'alimentation en fer-phosphate de lithium de production de masse provenant de véhicules à énergie nouvelle. Chaque cellule de batterie individuelle a une tension nominale de 3,2 V avec une capacité de 20 Ah, garantissant un fonctionnement sûr et stable. Le pack de batteries d'alimentation est composé de 24 cellules individuelles connectées en série, fournissant une tension nominale de 73,6 V. Le système surveille dynamiquement la tension totale, le courant de charge/décharge, la température et les tensions des cellules individuelles tout en effectuant l'estimation du SOC, le contrôle de charge/décharge et les fonctions d'alarme de défaut. Un couvercle transparent en acrylique de 5 mm d'épaisseur offre une visibilité claire des connexions de câblage du pack de batteries d'alimentation.

Caractéristiques principales

Écran tactile de 10 pouces pour la surveillance en temps réel de la tension du pack de batteries, du courant de charge/décharge, de la température, du SOC, de l'état des relais, de l'état de charge (CC, CP), de la détection d'isolation et des tensions des cellules individuelles
L'écran tactile permet la modification des paramètres du BMS et la simulation des changements d'état des alarmes et de protection au niveau du système
Fonctionnalité de réveil/veille automatique pour l'efficacité énergétique
Chargeur intelligent embarqué (OBC) intégré avec communication par protocole CAN avec le BMS
Auto-vérification du système et fermeture des contacteurs lors de la détection de la connexion du pistolet de chargement
Charge à courant constant en temps réel avec surveillance continue du BMS
Prises haute tension avec conception de sécurité à verrouillage de circuit
L'interrupteur de maintenance et la déconnexion de la prise coupent automatiquement les relais et la transmission de puissance externe
Conception de circuit d'équilibrage passif pour une distribution d'énergie cohérente des batteries et une durée de vie prolongée des batteries
Couvercle supérieur transparent en acrylique avec numéros de série des batteries et lignes de collecte de câblage clairement étiquetés
Base à boucle moulée complète en ABS haute résistance fabriquée selon les normes de certification électrique CE de l'UE
Boîtier résistant à l'huile, à la corrosion et facile à nettoyer
Construction de base en profilés d'aluminium 40×40 et 40×80 pour la durabilité et la sécurité

Spécifications techniques

Type de batterie : Fer-phosphate de lithium

Tension de la cellule de batterie : 3,2 V

Tension nominale du pack de batteries : 76,8 V

Nombre de cellules dans le pack de batteries : 24 cellules

Relais de commande : 3

Points d'acquisition de température : 4

Courant d'équilibrage : 100 mA

Écran tactile : 10 pouces

Tension d'entrée du chargeur : 85-265 V CA

Tension de sortie du chargeur : 48-96 V CC

Efficacité de conversion du chargeur : ≥95%

Tension d'entrée CC : 48-96 V CC

Tension de sortie CC : 13,8 V CC

Efficacité à pleine charge CC : ≥88%

Tension de fonctionnement du système : 12 V CC

Mode de communication : Communication CAN, RS485

Cette plateforme de formation complète offre une expérience d'apprentissage pratique des systèmes de gestion de batterie de véhicules électriques, avec des composants de qualité professionnelle et des mécanismes de sécurité idéaux pour les applications éducatives et de formation technique.
